不銹鋼渦街流量計
不銹鋼渦街流量計采用xj****的技術，配合隔離
、屏蔽
、濾波等措施
，克服了******產品抗震性差
、小信號數據紊亂等問題
，并采用了******的傳感器封裝技術和防護措施
，保證了產品的可靠性
。產品有基本型和復合型兩種型式
，基本
Description：
一、產品概述： 二、工作原理： 六、外形尺寸： DN A B C D 15 90 Φ57 383 45 20 100 Φ57 388 50 25 100 Φ57 394 50 32 100 Φ65 396 50 40 100 Φ75 401 50 50 110 Φ87 407 55 65 110 Φ109 418 55 80 110 Φ120 423 55 100 120 Φ149 447 60 125 125 Φ175 474 65 150 145 Φ203 501 75 200 170 Φ259 556 100 250 190 Φ312 608 120 300 210 Φ363 660 140 350 230 Φ409 709 160 400 250 Φ460 756 180 450 275 Φ520 814 205 500 290 Φ575 869 225 七、對管道要求： 圖1：同心縮管； 八、選型要點： 十二、安裝使用中應注意的事項： 十三、注意事項： 1、專用法蘭與直管段焊接時不能帶著傳感器焊接 2 3 4 5 6、安裝傳感器前 測量氣體的管道為防止儲積液的干擾 十四 渦街流量計規范安裝，給使用部門在后續管理提供有力的技術保障，對施工單位提出以下幾點具體要求，通過多年的驗證效果很好。 1、帶4～20mA輸出，脈沖輸出。 2、GPRS遠傳設備需帶脈沖輸入，4～20mA輸入。 3、具有電源防雷和信號防雷（4～20mA）。 4 5、儀表柜的平穩需水泥墩底座、儀表柜防護等級適用戶外、柜頂具有隔熱層防止陽光直射、柜具有防潑水功能。 6、表井內需有一側留有足夠的直管段，便于智能渦街流量計檢測、比對和后續管理 7、設計智能渦街流量計時前端須留有至少10倍公稱通經（10DN）的直管段，后端須留有大于5DN的直管段 8、應嚴格按說明書安裝，安裝完畢后需測量接地，接地電阻值應在10Ω以下。等電位連接線使用多股銅束導線，線纜需大于等于16mm2 十五、標況流量范圍簡表：單位（m3/h） 流量 液體流量范圍 氣體流量范圍 飽和蒸汽流量范圍 口徑 小流量 大流量 小流量 大流量 小流量 大流量 DN25 0.9 14 8.3 110 13 1500 DN40 2.5 35 26 300 25 4400 DN50 3.3 55 36 480 40 6800 DN80 8 150 90 1300 100 19000 DN100 14 240 140 2000 160 29000 DN150 38 450 290 4100 350 66000 DN200 70 850 620 7500 620 118000 DN250 130 1300 700 12500 970 185000 DN300 180 2000 920 16500 1400 267000 十六、選型編碼： 代號 通徑 流量范圍㎡/h（中偉測控） ZW-LUGB-25 DN25 1~10（液體） 25~60（氣體） 蒸汽流量請查看說明書 ZW-LUGB-32 DN32 1.5~18（液體） 15~150（氣體） ZW-LUGB-40 DN40 2.2~27（液體） 22.6~150（氣體） ZW-LUGB-50 DN50 4~55（液體） 35~350（氣體） ZW-LUGB-80 DN80 9~135（液體） 90~900（氣體） ZW-LUGB-100 DN100 14~200（液體） 140~1400（氣體） ZW-LUGB-150 DN150 32~480（液體） 300~3000（氣體） ZW-LUGB-200 DN200 56~800（液體） 550~5500（氣體） 代號 功能1 N 無溫壓補償 Y 有溫壓補償 代號 輸出型號 F1 4-20mA輸出（二線制） F2 4-20mA輸出（三線制） F3 RS485通訊接口 代號 被測介質 J1 液體 J2 氣體 J3 蒸汽 代號 連接方式 L1 法蘭卡裝式 L2 法蘭連接式 代號 功能2 E1 1.0級 E2 1.5級 T1 常溫 T2 高溫 T3 蒸汽 P1 1.6MPa P2 2.5MPa P3 4.0MPa W1 內部3.6V供電 W2 DC24V供電 N1 不銹鋼 N2 碳鋼 N3 防腐型 十七、訂貨選用選型須知： 1 2 3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。 售后服務承諾： 1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務； 2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持； 3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用； 4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨

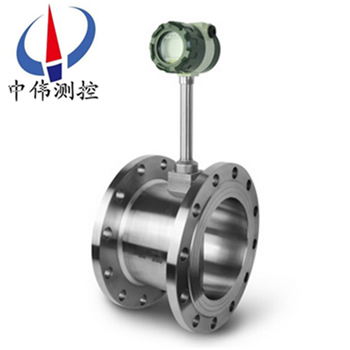

ZW-LUGB系列不銹鋼渦街流量計是利用流體振動原理而開發的一種新型流量計，采用全不銹鋼材質 。廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內準確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力 、粘度及組分的影響 ，同時不堵 、不卡 、不易結垢 、耐高溫 、高壓 ，安全防爆 ，適用于惡劣環境 。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。？ㄩT渦街的釋放頻率與流體速度及柱狀物的寬度有關，可用下式表示：
ZW-LUGB系列不銹鋼渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦，這種旋渦列被稱為卡門渦街?div id="4qifd00" class="flower right">
f＝St·v/d式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量 。
斯特羅哈數是渦街流量計的重要系數 。在曲數的St≈0.17的平直部分 ，旋渦的釋放頻率與流速成正比 ，所以檢出頻率f就可求得流速v，由v求出體積流量。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地。
三、應用場合：
ZW-LUGB系列不銹鋼渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
四、主要特點：
1、可測量蒸汽、氣體、液體的體積流量和質量流量。
2、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
3、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
4、壓力損失小，量程范圍寬，范圍度達10－40倍。
5、無機械運動部件，長期穩定，結構簡單便于安裝和維護。
6、可測介質溫度達+350℃（+450℃）。
五、技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級 、1.5級 、0.5級（通過非線性修整方可達到0.5級） ；
8 、重復性：指示值的0.2% ；
9 、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s） 環境溫度：-20℃～+55℃（特殊要求定貨說明）
11、環境濕度：≤90%RH
12、大氣壓力：86-106KPa
13、外供電源：3.6～224VDC
14、內供電源：3～4.5VVDDC
15、工作電源：80/A
16、工作電壓：2.7～3.6v
17、工作頻率：0.1～3000H
18 、信號遠傳距離：100mm
19 、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式 。
1、對直管段的要求：
為了確保儀表正常、準確運行，傳感器安裝點的上下游須***有一定的直管道，以調整流場，如圖所示。
圖2：同心擴管；
圖3：一個90度彎頭 ；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若須***安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
2、對管道的要求：
a、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
b、配管應與傳感器同心，同軸度應小于0.05DN。
c、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

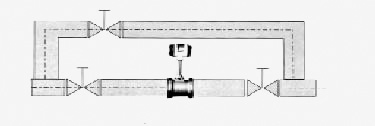

d、如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。
3、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須***采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
4、對氣流條件的要求：
a、被測氣體應為單相的、連續地流經管道的圓管流。
b、氣體流經流量計之前，其流速須***與管道軸線平行，不得有旋渦流。
c、氣流應是亞音速、非脈動的，其流量隨時間變化比較緩慢 。
5、對流量計的安裝要求：
渦街流量計對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一種共性，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等)、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。
1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小 ，以獲得更大的流速和流量范圍 。
2 、流量計應使用在介質工作壓力和溫度范圍的技術參數內 。不要刻意選用高壓力等級和超高溫度的儀表 ，應根據實際工作壓力和溫度選用儀表，后者價格要高些 。
3 、在爆炸危險場所 ，應選用防爆型流量計。
4、渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
九、安裝條件：
1、傳感器可安裝在室內，也可安裝在室外 。環境條件要符合要求 。
2 、傳感器應安裝在水平 、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上 。
3 、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
4、傳感器感應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6、傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
7、直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
十、現場需求：
1、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙，則造成信號變?nèi)趸虿环€(wěn)定。良好的設計應該是沒有容易堵塞的部分，從而降低維護量。
2、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一，看似簡單的設計卻給實際使用帶來不便。因?yàn)橐坏└袘?yīng)部分失效，則需要將管道內介質排空泄壓后更換部件，影響生產。完善的設計應該是將二者分開，這樣就可以單獨更換感應部分，而無需將介質排空。
3、渦街流量計容易受到振動的干擾，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除，從而得到穩定的信號。
4、渦街流量計安裝的一個麻煩事前后需要很長的直管段，有些廠家可以提供在流量計內部縮徑的設計，大大降低了用戶專門維渦街流量計配備直管段的需求 。
十一 、調試使用期間需要注意的問題：
1 、流量計現場安裝 、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍） 。選型應在規定的流量范圍內 ，防止超速運行 ，以獲得理想的準確度和保證正常使用壽命 。（由于試壓 、吹掃管道或排氣造成超速運轉 ，以及渦輪在反向流中運轉都可能導致流量計損壞）
4 、渦街流量計投入運行時應緩慢開啟閥門 ，防止瞬間氣流沖擊而損壞渦輪 。加潤滑油應按告示牌操作 ，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
渦街無機械可動部件，體積小，耐腐蝕，性能穩定 ，可直接顯示介質的工作壓力 、溫度 、流量以及標準狀態下的氣量 ，量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計適合于較為干凈的干氣計量，漸成為中小用氣體計量儀表。要保證流量計計量準確，減少計量誤差，請注意：
1、選型合理
勿使實際zui小流量QVmin低于所選通徑流量計流量范圍下限。
2、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的干擾。
4、氣質相對干凈
尤其不能出現液氣兩相流;氣質較臟時，應即時清洗流量計。
5、減少氣流脈動的影響
可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。。、安裝時應使傳感器的流向標志與管道內流體流向一致。、傳感器安裝前，法蘭凹槽內須***放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。 、連接傳感器的屏蔽電纜走向 ，應盡可能遠離強電磁場的干擾場合。******不允許與高壓電纜一起敷設 ，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，長度不應超過200米。，管道須***進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道須***充滿被測液體，防止氣泡的干擾 。 。高溫高壓下更換探頭體時，須***安全操作 ，做好高溫防護 。降溫降壓后在安全條件下方可更換探頭。 、安裝的規范管理: 、儀表柜要求為：柜內帶UPS電源、配空開及插座、將GPRS通訊裝置、智能渦街流量計轉換器等集中安裝并帶鎖。。，確保計量準確。；儀表接地線使用多股銅束導線，線纜要求大于等于6mm2。接地標準詳見GB50343-2009《建筑物電子信息系統防雷技術規范》。，DN300以上推薦使用插入式渦街流量計、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。 ，中偉測控不收取任何的手續費 ，出現質量問題，承擔來回的運費
