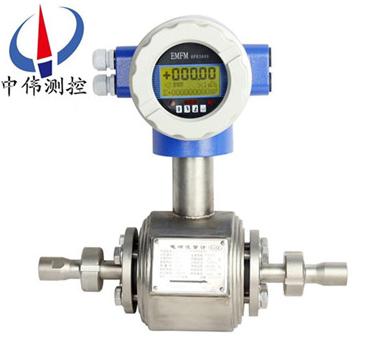

夾持式電磁流量計
夾持式電磁流量計采用世界新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波 磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有******的
Description：
一、產品概述： 五 八、主要優缺點： 主要優點如下： 十一、包裝說明： 十二 1 執行標準 JB／T 9248—1999 公稱通徑 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500 高流速 15m／s 準確度 DNl5～DN600 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) DN700—DN3000 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) 流體電導率 ≥5uS／cm 公稱壓力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3 DNl5～DN150 DNl5～DN600 DN200～DN1000 DN700～DN3000 特殊訂貨 環境溫度 傳感器 —25℃—十60℃ 轉換器及一體型 —10℃—十60℃ 襯里材料 聚四氟乙烯、聚氯丁橡膠 高流體溫度 —體型 70℃ 分離型 聚氯丁橡膠襯里 80℃ 聚氨酯襯里 80℃ 聚四氟乙烯襯里 100℃ 聚全氟乙丙烯(F46) 加網PFA 信號電極和接地電極材料 不銹鋼0Crl8Nil2M02Ti 電極機構 DN300—DN3000 連接法蘭材料 碳鋼 接地法蘭材料 不銹鋼1Crl8Ni9Ti 進口保護法蘭材料 DN65—DNl50 不銹鋼1Crl8Ni9Ti DN200～DNl600 碳鋼十不銹鋼1Crl8Ni9Ti 外殼防護 DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 IP65或IP68 其他傳感器 IP65 間距(分離型) 轉換器距離傳感器一般不超過100m 2、轉換器技術數據： 電源 交流 85—265V 直流 11—40V 操作鍵和顯示 按鍵式 4個薄膜按鍵可設定選擇全部參數 3行LCD寬視角、寬溫 第1行顯示流量值 第2行顯示流量單位 第3行顯示流量百分比、正向總量 磁鍵式 2個磁鍵用于顯示參數的選擇和復位 2行LCD寬視角 第1行:磁鍵選擇:顯示流量百分比、正向總量 第2行：顯示流量 內部積算器 正向總量 輸出信號 單向模擬輸出 全隔離 上限：0—21mA可選，每檔lmA 下限：0—21mA可選 正、反向流量輸出方式編程。 雙向模擬輸出 下限限制為?div id="m50uktp" class="box-center"> ；?mA 雙向脈沖輸出 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz 方波或選定脈寬 無源隔離晶體管開關輸出，可吸收250mA的電流 雙路報警輸出 可報警(編程)高／低流量 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) 數字通訊 RS232，RS485，HART 3、襯里的選擇： 襯里材料 主要性能 zui高介質溫度 適用范圍 —體型 分離型 聚四氟乙烯(F4) 是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐高流速液氟 70℃ 100℃ 150℃(需特殊訂貨) 1 聚全氟乙丙烯(F46) 同F(xiàn)4，耐磨性、抗負壓能力高于F4。 同上 聚氟合乙烯(Fs) 適用溫度上限較聚四氟乙烯低，但成本也較低。 80℃ 聚氯丁橡膠 1、有******的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 80℃ 120℃(需特殊訂貨) 水、污水 聚氨酯橡膠 1 2、耐腐蝕性能較差。 80℃ 中性強磨損的礦漿、煤漿、泥漿 4、進口保護法蘭和接地法蘭(或接地環)的選擇： 法蘭種類 適 用 范 圍 接地法蘭(或接地環) 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 進口保護法蘭 當介質有強磨損性時選用。 5、電極的選擇： 電極材料 耐蝕及耐磨性能 不銹鋼0Crl8Nil2M02Ti 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及 哈氏合金B(yǎng) 對沸點以下的一切濃度的鹽酸有良好的耐蝕性 哈氏合金C 能耐非氧化性酸 鈦 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸) 鉭 具有優良的耐蝕性和玻璃很相似。除了發煙硫酸 鉑／鈦合金 幾乎能耐——切化學介質 不銹鋼涂覆碳化鎢 用于無腐蝕性 注： 由于介質種類繁多 十三、正確選型： 儀表的選型是儀表應用中非常重要的工作 1 被測流體成份 2、量程范圍確認： 一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，z低流速應不小于0.2m/s，z高應不大于8m/s。若介質中含有固體顆粒 在量程Q已確定的條件下 Q=πD2V/4 電磁流量計的量程Q應大于預計的z大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜
ZW-LDE/K系列夾持式電磁流量計是采用國內外xj****技術研制、開發的全智能型流量計 ，與其他廠家生產的傳統模擬的或非智能的 電磁流量計有非常大的區別 ，尤其在測量精度可靠性 、穩定性、使用功能和使用壽命等方面 。它是一種高性能 、高可靠性的電磁流量計 ，采用了新一代專用優質襯里技術，并使用特殊的鏡面拋光PFA襯里，尤其適用于對粘性紙漿和石膏漿的測量， 其可拆卸電極使維護更加方便。
二、工作原理：
ZW-LDE/K系列夾持式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
三、應用場合：
ZW-LDE/K系列夾持式電磁流量計有著廣泛的用途，在滿足現場監測顯示的同時可輸出標準電流信號（4-20mA）符合HART通訊協議，供記錄、調節、控制用；可廣泛應用于化工、環保、輕紡、冶金、礦山、醫藥、造紙、給水、食品、制糖、釀造等行業工藝管道內導電介質的液體流量計量。
四、結構形式：
1、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼 體：儀表外包裝。
2、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖 、模擬電流等信號，用于流體流量的計量或控制 。
3 、產品組裝形式：其分為一體型和分體型兩種形式。
a 、一體型：傳感器和轉換器一體安裝。
b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。、主要特點：
1、測量不受流體密度、粘度、濕度、壓力和導電率變化的影響。
2、測量管無阻礙活動部件、無壓損 、直管段要求較低 。
3、傳感器采用新一代專用優質襯里技術 ，并使用特殊的鏡面拋光PFA襯里 。
4 、傳感器采用xj****加工工藝，使儀表具有良好的抗負壓能力 。
5 、傳感器可帶可拆卸電極，使其維護更加方便 。
6、智能轉換器采用液晶背光LED顯示器，即使在強光下或夜晚也能清晰讀數。
7、智能轉換器可同時顯示體積流量百分比、瞬時流量、累積流量等測量數據。
8、安裝在管子上與標準成≤90°旋轉顯示屏改善了一體型流量計的可見度。
9、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
10 、轉換器具有自診斷報警、空負載檢測報警 、流量上下限報警及兩極流量值報警輸出等功能。
六 、技術參數：
1、公稱通徑：DN10-DN200mm；
2、精 確 度：示值的±0.5％,可選示值的±0.3％或±0.2％；
3、介質溫度：分體型-10℃～+180℃ ；一體型-10℃～+80℃；
4、環境溫度：-25℃～+60℃；
5、介質電導率：大于20μs/cm；
6、襯 里：PFA；
7、電極材料：含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑、銥合金；
8、電極形式：三電極結構、二電極結構、可拆卸電極結構；
安 裝：一體型、分體型；
9、外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水,IP68：塵密、可長期工作在水下）；轉換器IP67（IP67：塵密、可短時間浸水）；
10、防爆標志：防爆型傳感器的防爆等級為ExmIICT4、ExmdIIBT4。
七、流量計的安裝要求：
安裝環境的選擇
1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。
2、安裝場所不應有強烈震動，環境溫度變化不大。
3、便于安裝、維修的場所。
安裝位置的選擇
1、傳感器上流向標志與管道內被測介質流動的方向須***一致。
2、安裝位置須***保證測量管內書中充滿被測介質。
3、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門、彎頭等）
4、測量雙相流體時，應選擇不易引起相分離的地點。
5、應盡量避免安裝在管內呈現負壓的地方。
6、當被測介質容易使電極，測量管內壁產生粘附、結垢時，建議測量管內流速不低于 2m/s 。
此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管，傳感器可采用并聯安裝，并帶清洗口 。
安裝地點的選擇
為了使變送器工作穩定 ，在選擇安裝地點時應注意以下幾方面的要求：
1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機 、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息 。
2 、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。
4、選擇便于維修，活動方便的地方。
5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
1、傳感器結構簡單 ，測量管內沒有可動部件 ，也沒有任何阻礙流體流動的節流部件 。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗zui低的流量儀表之一 。
2 、可測量贓污介質 、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件 ，與被測流體接觸的只是測量管內襯和電極 ，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3、是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響 。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4、流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6、工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1、不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2、不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
3、普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
4、夾持式電磁流量計易受外界電磁干擾的影響。
九、安裝注意事項：
1、在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端法蘭旁頸部位置，切勿在測量、管內插入管幫進行吊裝以免損壞襯里。
2、安裝前，傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。
3、安裝時密封墊圈的內徑應與測量管襯里內徑一致 。
4、須***保證接線盒內的干燥，否則儀表可能會產生計量誤差。
十、運行前的準備工作：
1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。（對分體型而言）
2、將床干起前閥門打開，傳感器后閥門關閉，讓傳感器內充滿被測介質。
3、準備工作完畢后，先打開傳感器上游閥門，再緩緩打開下游閥門，觀察轉換器瞬時流量顯示應向大方向變化 ，說明信號線線方向正確。否則 ，將信號線 A 與 B 接線位置互換 。（對分體型而言）
4 、打開傳感器前后閥門 ，排液數分鐘，排出管內氣體 。
5 、關閉傳感器下游閥門 ，再關上游閥門，是傳感器內充滿被測介質 。然后進行配套調整 。傳感器與轉換器配套零點調整和儀表系數設定請詳閱轉換器說明書 。
用戶開箱時請按裝箱單核對傳感器的型號，規格和產品編碼，并檢查傳感器有無缺損。
成套性包括：
1、不銹鋼流量計一套；
2、信號電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 5 米（分體型時配套）；
3、勵磁電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 5 米（分體型時配套）；
4、裝箱文件1份；
5、安裝使用說明書1份；
6 、產品合格證 1 份 ；
7、產品裝箱單 1 份等 。 、主要技術數據： 、整機和傳感器技術數據：、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、10MPa、聚氨酯、聚全氟乙丙烯(F46)、加網PFA；120℃(訂貨時注明)；150℃(訂貨時注明)、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢、——體型流量計和分離型轉換器，45—400Hz，也可利用PC機(RS232)對轉換器設定編程；、帶背光顯示；；；、反向總量、差值總量、報警、流速。，利用PC機(RS232)對轉換器設定編程； 、寬溫 、帶背光顯示： 、反向總量、差值總量、報警、流速。。、反向總量及差值總量。，負載≤600D．(20mA時)；；，每檔1mA； ，其他同單向模擬輸出。 ； ，選定脈寬上限2．5S，每檔1ms ； ，耐壓35V。 、空管 、故障狀態 、正 ，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； 、液氧 、自氧的腐蝕。 、濃酸 、堿等強腐蝕性介質。 2、衛生類介質。、弱磨損性的泥漿礦漿。、耐磨性能極強。，市政、環保等領域。，也耐硫酸、磷酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。，但不適用于王水和銨鹽。，強磨損性的介質。 ，其腐蝕性又受溫度、濃度 、流速等復雜因素影響而變化，故本表僅供參考 。用戶應根據實際情況自己做出選擇 ，必要時應做擬選材料的耐腐試驗，如掛片試驗 。，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。、收集數據：；
大流量、小流量；
z高工作壓力；
z高溫度、z低溫度； ，常用流速應小于3m/s，防止襯里和電極的過分磨擦 ；對于粘滯流體 ，流速可選擇大于2m/s ，較大的流速有助于自動消除電極上附著的粘滯物的作用 ，有利于提高測量精度。 ，即可根據上述流速V的范圍決定流量計口徑D的大小 ，其值由下式計算：
Q:流量（㎡/h） D:管道內徑 V：流速（m/h） 。
