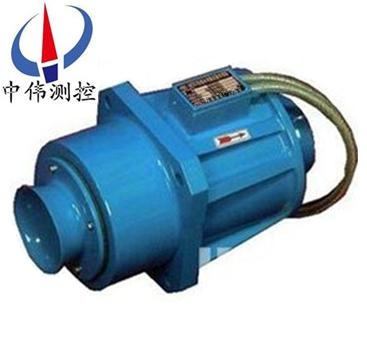

潛水型電磁流量計

潛水型電磁流量計用于連續測量明渠

、暗渠或管道中導電液體體積流量。流量計已廣泛用于城鎮給排水

，工業廢水排放

，污水處理，農田灌溉等部門的流量測量

。除具有電磁流量計特點外

，還具有：適用于明渠、暗渠

、河道

Description：

一

、產品概述：
ZW-LDQ系列潛水型電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用

、顯示直觀

、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便

。另外我們*設計4-6多電極結構

，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩

。潛水型量計是高精度

、高可靠性和使用壽命長的流量?jī)x表

，所以在設計產品結構、選材

、制定工藝

、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前理想的

，專用于電磁流量計的生產設備和流量實流標定裝置

，從而在軟件和硬件上都能切實保證產品長期的高質量。

二

、工作原理：
ZW-LDQ系列潛水型電磁流量計的原理是基于法拉第電磁感應定律導電液體在磁場中作切割磁力線運動時

，導體中產生感應電勢，其感應電勢E為:
E=KBVD

；式中: K-----儀表常數

；
B-----磁感應強度；
V-----測量管道截面內的平均流速

；
D-----測量管道截面的內徑

；
測量流量時，導電性液體以速度V

；
流過垂直于流動方向的磁場

，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出

，并通過電纜送至轉換器通過智能化處理

，然后LCD顯示或轉換成標準信號4～20mA和01kHz輸出。
三

、應用場合：
ZW-LDQ系列潛水型電磁流量計適用于準確和穩定測量封閉管道中導電液體和漿液的瞬時流量

、累積流量和流速，如：
潔凈水

、污水

、生活水、原水

。
硫酸

、鹽酸、硝酸等各種酸

、堿

、鹽等溶液。
泥漿

、淤泥

、礦漿、紙漿、石灰漿

。
食品方面的液體

。
油田注水站的母液的流量測（高壓）等。
廣泛應用于冶金

、造紙

、水處理、化工

、輕工

、紡織、食品及飲料

、餐飲

、農業灌溉、水電站

、油田

、電力和采礦等行業、
四

、主要特點：
1

、流量的測量不受流體的密度、粘度

、溫度

、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系

，因此測量精度高

。
2、測量管道內無阻流件

，因此沒有附加的壓力損失;
3

、測量管道內無可動部件

，因此傳感器壽命極長

。
4、由于感應電壓信號是在整個充滿磁場的空間中形成的

，是管道載面上的平均值

，因此傳感器所需的直管段較短，長度為5倍的管道直徑

。
5

、傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料

，即可耐腐蝕和耐磨損

。
6、LD轉換器采用******xj****的單片機（MCU）和表面貼裝技術（SMT）

，性能可靠

，精度高

，功耗低，零點穩定

，參數設定方便

。點擊中文顯示LD，顯示累積流量

、瞬時流量

、流速、流量百分比等

。
7

、雙向測量系統，可測正向流量

、反向流量

。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定

。
五

、技術參數：

1、公稱通徑：DN50

、100

、200、400

、600

、800mm；
2

、準確度：±1.0％

；±2.0％（與******傳感器合用時）；
3

、測量范圍：0 ～ 1m/s至0 ～ 10m/s（流速）

；
4、介質電導率：≥5μs/cm

；
5

、潛水深度：10m ；
6

、電極材料：含鉬不銹鋼

、鈦Ti、哈氏合金B(yǎng)

、哈氏合金C

、特殊；
7、介質溫度：0℃ ～ +40℃

；
8

、傳感器輸出信號：0 ～ 0.2mVp ～ p至0 ～ 2mVp ～ P；
9

、流量計輸出信號：4 ～ 20mA.DC和0 ～ 5000Hz或0 ～ 2000Hz

；
10、產品標準：CJ/T3017 ～ 1993潛水型電磁流量計

。

六

、安裝要求：
安裝環境的選擇
1

、應盡量遠離具有強電磁場的設備

。如大電機

、大變壓器等。
2

、安裝場所不應有強烈震動

，環境溫度變化不大。
3

、便于安裝

、維修的場所。
安裝位置的選擇
1

、傳感器上流向標志與管道內被測介質流動的方向須***一致

。
2、安裝位置須***保證測量管內書中充滿被測介質

。
3

、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門

、彎頭等）
4

、測量雙相流體時，應選擇不易引起相分離的地點

。
5

、應盡量避免安裝在管內呈現負壓的地方。
6

、當被測介質容易使電極

，測量管內壁產生粘附、結垢時

，建議測量管內流速不低于 2m/s 。
此時可采用比工藝管徑略小的漸縮管

。為在工藝管道中不中斷流量情況下清洗電極和測量管

，傳感器可采用并聯安裝，并帶清洗口。
安裝地點的選擇
為了使變送器工作穩定

，在選擇安裝地點時應注意以下幾方面的要求：
1

、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等）

，以免磁場影響傳感器的工作磁場和流量信息

。
2、應盡量安裝在干燥通風之處

，不宜在潮濕

，易積水的地方安裝。
3

、應盡量避免日曬雨淋

，避免環境溫度高于45℃及相對濕度大于95.9%。
4

、選擇便于維修

，活動方便的地方。
5

、流量計應安裝在水泵后端

，決不能在抽吸側安裝；閥么應安裝在流量計下游側

。

七

、運行前的準備工作：
1、在安裝接線后正式投入運行前應再次檢查安裝

、接線是否正確

。（對分體型而言）
2、將床干起前閥門打開

，傳感器后閥門關閉

，讓傳感器內充滿被測介質。
3

、準備工作完畢后

，先打開傳感器上游閥門，再緩緩打開下游閥門

，觀察轉換器瞬時流量顯示應向大方向變化

，說明信號線線方向正確。否則

，將信號線 A 與 B 接線位置互換

。（對分體型而言）
4、打開傳感器前后閥門

，排液數分鐘

，排出管內氣體

。
5、關閉傳感器下游閥門

，再關上游閥門

，是傳感器內充滿被測介質。然后進行配套調整

。傳感器與轉換器配套零點調整和儀表系數設定請?jiān)旈嗈D(zhuǎn)換器說明書

。

八、安裝注意事項

。
1

、非測量電極的軸線須***近似于水平方向；
2

、測量管道內須*********充滿液體

；
3、流量計前方zui少要有5* D(D為流量計內徑)長度的直管段

，后方zui少要有3* D(D為流量計內徑)長度的直管段

；
4、流體的流動方向和流量計的箭頭方向一致

；
5

、管道內要有真空會損壞流量計的內襯，需特別注意

；
6

、在流量計附近應無強電磁場；
7

、在流量計附近應有充裕的空間

，以便安裝和維護；
8

、若測量管道有振動

，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離zui少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道

。

九

、產品選用和應用示例：
訂貨時須***根據被測量對象和測量條件,正確選擇合適的傳感器,并請注意以下幾點：
1、流量計的滿刻度流量應不低于被測流體的zui大流量,并使常用流量超過量程的50%,以獲得較高的測量精度

。
2

、電極材料應根據被測介質的腐蝕情況選擇合適的電極。
3

、傳感器公稱通經按以下規定選擇：首先根據被測渠道的z大流量按(1)算式算出傳感器內zui大的平均流速：Vm=353.7 X Qm/D2.......(1)
式中:Vm-z大流量時

，通過傳感器的流速（m/s) Qm-被測渠道的z大流量值（m3/h)
D-傳感器的公稱通經（mm）然后按（2）式求出水頭損失h =V2m/2g .......(2)
式中:h-水頭損失 g-重力加速度（g=9.81m/s2) 如計算出的h>0.3m,可增大傳感器公稱通經或增添******傳感器。
4

、與******傳感器并用

，測量大流量

。
為了避免水位差過大,可以用******傳感器來分流

。潛水電磁流量******傳感器的外形尺寸和安裝尺寸一致

。當一臺傳感器和一個或幾個******傳感器并用時,實際流量為一臺傳感器測量的流量值乘上倍數。如下簡圖（******傳感器個數加1）
例如：一臺傳感器和一臺******傳感器并用,渠道實際流量為傳感器指示流量乘以2

。其它

，以次類推,用這種方法可節約儀表費用。當傳感器和******傳感器并用時其測量準確度為±2.5%

。

十

、參考流量范圍：

口徑	流量范圍(m³/h)	口徑	流量范圍(m³/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

十一、選型編碼：

規格型號	管道口徑	（中偉測控）材質：球墨鑄鐵和不銹鋼
ZW-LDQ	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出******有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				D3	鋰電池供電型
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構

十二、設計選用及訂貨須知：

、測量介質：名稱

、成分、狀態

、導電性或電導率

；

2、工作狀態溫度（℃）

；

、工作狀態壓力（Mpa）；

、管道內外徑（DN）

，***小、正常

、量范圍（m3/h）

；

5、腐蝕性

、磨損性

，是否有負壓；

、安裝要求及環境：一體還是分體

，信號輸出，通訊方式

，供電電源

；

7、安裝環境：防護等級和防爆要求

。

售后服務承諾：

、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

、江蘇中偉測控儀表有限公司的******經理將定期與客戶聯系

，了解產品的使用情況，并解決客戶使用過程中產生的問題

，無償提供技術支持

；

3、保修期內出現人為的損壞

，我公司負責進行維修

，并收取由此產生的維修費用；

、產品出現質量問題或?qū)Ξa(chǎn)品不滿意

，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費

，出現質量問題

，承擔來回的運費。
