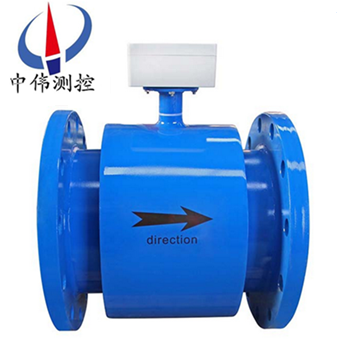

潛水式電磁流量計

潛水式電磁流量計由潛水電磁流量傳感器和潛水電磁流量轉換器配套組成

，用于連續測量明渠、暗渠或管道中各種導電液體的體積流量

。潛水電磁流量計廣泛用于城鎮給排水、工業廢水排放

、污水處理、農田灌溉

、水政水資源等

Description：

一

、產品概述：
ZW-LDE系列潛水式電磁流量計是xj****技術研制

、開發的全智能型流量計，與老式模擬的或非智能的電磁流量計有非常大的區別

，尤其在測量精度、可靠性、穩定性

、使用功能和使用壽命等方面。潛水式電磁是高精度

、高可靠性和使用壽命長的流量儀表

，所以在設計產品結構、選材

、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前理想的

，專用于電磁流量計的生產設備和流量實流標定裝置

，從而在軟件和硬件上都能切實保證產品長期的高質量

。

二

、工作原理：
ZW-LDE系列潛水式電磁流量計的測量原理是基于法拉第電磁感應定律導電液體在磁場中作切割磁力線運動時

，導體中產生感應電勢

，其感應電勢E為:
E=KBVD

；式中: K-----儀表常數

；
B-----磁感應強度

；
V-----測量管道截面內的平均流速

；
D-----測量管道截面的內徑；
測量流量時，導電性液體以速度V

；
流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出

，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和01kHz輸出

。

三、應用場合：
ZW-LDE系列潛水式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量

。如水、污水、泥漿

、紙漿

、各種酸

、堿

、鹽溶液

、食品漿液等

，電磁流量計廣泛應用于石油化工、鋼鐵冶金

、給水排水、水利灌溉、水處理

、環保污水總量控制

、造紙、醫藥

、食品等工

、農業部門的生產工藝過程流量測量和控制

；適用于導電液體的總量計量。

四、主要特點：
1、全數字量處理，抗干擾能力強

，測量可靠，精度高

、流量測量范圍可達150：1；
2、超低EMI開關電源

，適用電源電壓變化范圍大，抗EMI性能好；
3

、采用16位嵌入式微處理器

，運算速度快, 精度高

，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低

；
4、采用SMD器件和表面貼裝(SMT)技術

，電路可靠性高；
5、管道內無可動部件，無阻流部件

，測量中幾乎沒有附加壓力損失

；
6、在現場可根據用戶實際需要在線修改量程；
7

、測量結果與流速分布

，流體壓力，溫度

、密度、粘度等物理參數無關

；
8、高清晰度背光LCD顯示，全中文菜單操作

，使用方便

，操作簡單

，易學易懂；
9、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出

。(選配)；
10、具有自檢與自論斷功能

；
11

、小時總量計錄功能，以小時為單位記錄流量總量

，適用于分時計量制(選配)

；
12

、內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量

，內部設有不掉電始終

，可記錄16次掉電時間

。(選配)；
13、紅外手持操作器，115KHZ通訊速率

，遠距離非接觸操作轉換器所有功能(選配)

。
五

、技術參數：
1、儀表精度：管道式0.5級、1.0級

；插入式2.5級

；
2

、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體

；
3

、流速范圍：0.2～8m/s；
4、工作壓力：1.6MPa；
5、環境溫度：-40℃～+50℃；
6、介質溫度：聚四氟乙烯襯里≤180℃

；橡膠材質襯里≤65℃；
7、防爆標志：ExmibdⅡBT4

；
8、外磁干擾：≤400A/m

；
9

、外殼防護：一體化型： IP65

；
10

、分離型：傳感器IP68（水下5米，僅限于橡膠襯里）；轉換器IP65；
11、輸出信號：4～20mA.DC

，負載電阻0～750Ω

；
12

、通訊輸出：RS485或CAN總線

；
13

、電氣連接：M20×1.5內螺紋

，φ10電纜孔

；
14

、電源電壓：90～220V.AC、24±10%V.DC

；
15

、功耗：≤10VA。
六、結構形式：
1

、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b

、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極

。
c

、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼體：儀表外包裝。
2

、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后

，可顯示流量、累計量

，并能輸出脈沖

、模擬電流等信號

，用于流體流量的計量或控制。
3

、產品組裝形式：其分為一體型和分體型兩種形式

。
a

、一體型：傳感器和轉換器一體安裝

。
b

、分體型：傳感器和轉化器分離安裝

，通過連接電纜形成流量計量系統

。
c

、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇

。

七

、按勵磁方式分類：
要產生一個均勻恒定的磁場

，就需要選擇一種合適的勵磁方式。如按勵磁電流方式劃分，有直流勵磁

、交流（工頻或其他頻率）勵磁

、低頻矩形波勵磁和雙頻矩形波勵磁。
1

、直流勵磁
直流勵磁方式用直流電或采用磁鐵產生一個恒定的均勻磁場。這種直流勵磁變送器的是受交流電磁場干擾影響很小，因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被極化

，即電解質在電場中被電解，產生正負離子

，在電場力的作用下

，負離子跑向正極

，正離子跑向負極

，這將導致正負電極分別被相反極性的離子所包圍，嚴重影響儀表的正常工作

。所以

，直流勵磁一般只用于測量非電解質液體，如液態金屬流量（常溫下的***和高溫下的液態鋼

、鋰

、鉀）等。
2

、交流勵磁
工業上使用的電磁流量計

，大都采用工頻（50Hz）電源交流勵磁方式產生交變磁場，避免了直流勵磁電極表面的極化干擾

。但是用交流勵磁會帶來一系列的電磁干擾問題（例如正交干擾

、同相干擾

、零點漂移等）。現在交流勵磁正在被低頻方波勵磁所代替

。
3

、低頻方波勵磁
低頻方波勵磁波形有二值（正-負）和三值（正-零-負-零）兩種，其頻率通常為工頻的1/2~1/32

。低頻方波勵磁能避免交流磁場的正交電磁干擾

，消除由分布電容引起的工頻干擾，抑制交流磁場在管壁和流體內部引起的電渦流

，排除直流勵磁的極化現象

。

八、對直管段安裝要求：
流量計傳感器對安裝點的上下游直管段有一定的要求

，否則會影響測量精度

。
1、若傳感器安裝點的上游有漸縮管

，傳感器上游應有不小于15D的等徑直管段

，下游應有不小于5D的等徑直管段。
2

、若傳感器安裝點的上游有漸擴管

，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段

。
3、若傳感器安裝點的上游有90°彎頭或下形接頭

，傳感器上游應有不小于20D的等徑直管段

，下游應有不小于5D的等徑直管段。
4

、若傳感器安裝點的上游在同一平面上有二個90°彎頭

，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段

。
5

、若傳感器安裝點的上游在不同平面上有二個90°彎頭，傳感器上游應有不小于40D的等徑直管段

，下游應有不小于5D的等徑直管段

。
6、流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以外

，若須***安裝在傳感器的上游

，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段

。
特別注意
1

、傳感器安裝點的上游較近處若裝有閥門

，不斷地開關閥門，對傳感器的使用壽命影響極大

，非常容易對傳感器造成*性損壞

。
2、傳感器盡量避免在架空的非常長的管道上安裝傳感器

，這樣時間一長

，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄漏，若不得已安裝時

，須***在傳感器的上下游2D處分別設置管道緊固裝置

。
九、安裝注意事項：
1

、傳感器應垂直安裝

，并且流體自下而上流動

，以滿足固

、液兩項處于混合的狀態。原因是如介質中有固體物（泥沙

、小石子顆粒等）容易發生沉淀的情況

。另外管路中有魚和雜草的情況魚在管路中的游動

，會造成流量計輸出的來回?cái)[動；掛在電極附近的雜草的來回?cái)[動也會引起流量計的輸出不穩定

。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內

。
2、防止負壓的管路設置操作不當將引起傳感器內產生負壓

。當同時關閉流量計上

、下游的閥門，若流體的溫度高于氣溫．冷卻后收縮

，使管內壓力有形成負壓的危險

。負壓造成襯里與金屬導管剝離，引起電極泄漏

。
3

、在流量計附近加負壓防止閥，打開閥門接通大氣壓

，以防止在傳感器內產生負壓

。流量計下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量

，傳感器測量管內將形成負壓

。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量

。
4

、適當?shù)木S護空間

，大口徑流量計往往安裝在儀表井內，為了管道安裝

、接線

、檢查和維護的方便，需要留有適當?shù)目臻g

。為了觀測

、接線和維護的方便，儀表安裝應距地面有一定的高度

，以便于清洗

、安裝。

十

、主要技術數據：

、整機和傳感器技術數據：

執行標準	JB／T 9248—1999
公稱通徑	15、20 、25 、32、40 、50 、65、80 、100 、125、150 、200 、250、300 、350、400 、450 、500、600 、700 、800、900 、1000 、1200、1400 、1600 、1800 、2000、2200 、2400 、2600、2800 、3000
高流速	15m／s
準確度	DNl5～DN600	示值的：±0.3％(流速≥1m／s) ；±3mm／s(流速<1m／s)
	DN700—DN3000	示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流體電導率	≥5uS／cm
公稱壓力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3 、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
環境溫度	傳感器	—25℃—十60℃
	轉換器及一體型	—10℃—十60℃
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46) 、加網PFA
高流體溫度	—體型	70℃
	分離型	聚氯丁橡膠襯里	80℃；120℃(訂貨時注明)
		聚氨酯襯里	80℃
		聚四氟乙烯襯里	100℃ ；150℃(訂貨時注明)
		聚全氟乙丙烯(F46)
		加網PFA
信號電極和接地電極材料	不銹鋼0Crl8Nil2M02Ti 、哈氏合金C、哈氏合金B(yǎng) 、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
電極機構	DN300—DN3000
連接法蘭材料	碳鋼
接地法蘭材料	不銹鋼1Crl8Ni9Ti
進口保護法蘭材料	DN65—DNl50		不銹鋼1Crl8Ni9Ti
	DN200～DNl600		碳鋼十不銹鋼1Crl8Ni9Ti
外殼防護	DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器			IP65或IP68
	其他傳感器、——體型流量計和分離型轉換器			IP65
間距(分離型)	轉換器距離傳感器一般不超過100m

2、轉換器技術數據：

電源	交流	85—265V ，45—400Hz
電源	直流	11—40V
操作鍵和顯示	按鍵式	4個薄膜按鍵可設定選擇全部參數 ，也可利用PC機(RS232)對轉換器設定編程； 3行LCD寬視角、寬溫、帶背光顯示；第1行顯示流量值；第2行顯示流量單位；第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
操作鍵和顯示	磁鍵式	2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； 2行LCD寬視角、寬溫、帶背光顯示：第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。第2行：顯示流量。
內部積算器	正向總量、反向總量及差值總量。
輸出信號	單向模擬輸出	全隔離，負載≤600D．(20mA時) ；上限：0—21mA可選，每檔lmA；下限：0—21mA可選，每檔1mA ；正、反向流量輸出方式編程。
	雙向模擬輸出	下限限制為。或4mA ，其他同單向模擬輸出。
	雙向脈沖輸出	兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；方波或選定脈寬，選定脈寬上限2．5S ，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
	雙路報警輸出	可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)
數字通訊		RS232 ，RS485，HART

、襯里的選擇：

襯里材料	主要性能	zui高介質溫度		適用范圍
襯里材料	主要性能	—體型	分離型
聚四氟乙烯(F4)	是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐高流速液氟、液氧、自氧的腐蝕。	70℃	100℃ 150℃(需特殊訂貨)	1 、濃酸、堿等強腐蝕性介質。 2 、衛生類介質 。
聚全氟乙丙烯(F46)	同F(xiàn)4，耐磨性、抗負壓能力高于F4 。		同上
聚氟合乙烯(Fs)	適用溫度上限較聚四氟乙烯低，但成本也較低。		80℃
聚氯丁橡膠	1 、有******的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。		80℃ 120℃(需特殊訂貨)	水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠	1 、耐磨性能極強。 2 、耐腐蝕性能較差。		80℃	中性強磨損的礦漿、煤漿、泥漿

、進口保護法蘭和接地法蘭(或接地環)的選擇：

法蘭種類	適用范圍
接地法蘭(或接地環)	適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。
進口保護法蘭	當介質有強磨損性時選用。

5、電極的選擇：

電極材料	耐蝕及耐磨性能
不銹鋼0Crl8Nil2M02Ti	用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
哈氏合金B(yǎng)	對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe ，" 、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
鈦	能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸) 、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時 ，則腐蝕大為降低。
鉭	具有優良的耐蝕性和玻璃很相似。除了發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。
鉑／鈦合金	幾乎能耐——切化學介質，但不適用于王水和銨鹽。
不銹鋼涂覆碳化鎢	用于無腐蝕性，強磨損性的介質。
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗 ，如掛片試驗 。

十一、正確選型：

儀表的選型是儀表應用中非常重要的工作

，有關資料表明

，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意

。

、收集數據：

被測流體成份；
大流量

、小流量

；
z高工作壓力；
z高溫度

、z低溫度

；

2、量程范圍確認：

一般工業用電磁流量計被測介質流速以2～4m/s為宜

，在特殊情況下

，z低流速應不小于0.2m/s，z高應不大于8m/s

。若介質中含有固體顆粒

，常用流速應小于3m/s

，防止襯里和電極的過分磨擦；對于粘滯流體

，流速可選擇大于2m/s

，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度

。

在量程Q已確定的條件下

，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

電磁流量計的量程Q應大于預計的zui大流量值

，而正常的流量值以稍大于流量計滿量程刻度的50為宜

。

3、參考流量范圍：

口徑	流量范圍(m³/h)	口徑	流量范圍(m³/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

、選型編碼：

規格型號	管道口徑	（中偉測控）材質：球墨鑄鐵和不銹鋼
ZW-LDE	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出******有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				D3	鋰電池供電型
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構
