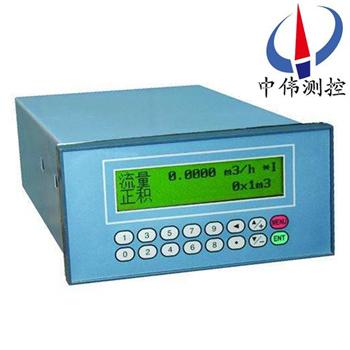

盤裝式超聲波流量計

盤裝式超聲波流量計是從管道外面測量管道內流體流量的儀表

，安裝時只要把傳感器直接捆綁在管道外壁

，即按照安裝要求裝好即可對管道內流體進行測量。不需要截管或停流。因此沒有一般流量計所須***的法蘭

，也不存在介質

Description：

一、產品概述：
ZWS-100F系列盤裝式超聲波流量計是采用進口集成電路貼裝而成，電路全部完成數字化

、集成化

，提高測量精度、測量穩定性、大大減少了故障維護

，是目前國內xj****技術、性能zui穩定、安裝方便的一款低功耗流量測量儀表

，根據多年的經驗總結，以及產品的不斷更新?lián)Q代，目前ZWS-100F系列其功能強大

、運算速度快、抗干擾能力強

，周期采樣次數高達128次，廣泛應用于工業現場中的各種液體流量的在線計量

。
二、工作原理：
ZWS-100F系列盤裝式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的

。介質（液體）在管道中流速

，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流

、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣

，介質流量則可以通過流速

、管道截面積以及雷諾數等得到

。
當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化

，并且其傳播時間的變化正比于液體的流速

，由此可求出液體的流速

。
三、應用場合：
ZWS-100F系列盤裝式超聲波流量計可以測量流體是水、海水、或油

、漿液之類的均勻液體

，導電或非導電

，有腐蝕性或無腐蝕性液體均可測量

。其廣泛用于自來水、污水處理、供熱系統、石化

、電廠、礦山、造紙、鋼廠

、空調計費等行業

。
四

、主要特點：
1、高可靠性

，高性能

，適用性好，全中文顯示。
2、日

、月

、年流量累積功能

，可記錄前64個運行天

、前64個運行月

、前5個運行年的累積流量。
3、上

、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。
4、有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射

，從面減少超聲波信號的能量消耗

。
5、提高了流量測量的準確度，特別適合管道的流量測量

。
6

、******的帶壓拆卸

、不影響正常生產，隨時完成在線更換與檢修。
五、技術參數：
1、準確度優于1%，重復性為0.5%；
2、測量周期為500ms；
3、背光液晶可同時顯示瞬時流量及累積量

、瞬時熱量及累計熱量

、流速、時間等數據；
4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1%

；
5

、可實現熱量測量或一機兩用；
6

、自動記錄前64日、前64月、前5年的累計流量；
7

、自動記錄前64次來電和斷電時間及流量

，可進行人工或自動補量，減少用戶流量損失

；
8

、自動記錄前64日流量計的工作狀態是否正常；
9

、數據接口的出廠配置為RS-232方式

，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式。
六

、使用說明：
1、零流量檢查
當管道液體靜止

，周圍無強磁場干擾

、無強烈震動情況下，表頭顯示為零

，此時自動設置零點

，消除零點飄移，運行時須做小信號切除

，通?div id="d48novz" class="flower left">

？闪髁啃∮跐M程流量5%，自動切除

。同時零點也可菜單進行調整

。
2、儀表面板鍵盤操作
啟動儀表運行前

，首先要對參數進行有效設置

，例如，使用單位制

、安裝方式

、管道直徑

、管道壁厚、管道材料

、管道粗糙度

、流體類型、兩探頭間距

、流速單位

、zui小速度、zui大速度等

。所有參數輸入正確

，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度

，我們進行定期校驗

，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算：誤差=測量值-標準值/標準值

，利用計算相對誤差

，修正系數，使測量誤差滿足±2%誤差

，即可滿足計量要求

。該操作簡單方便，可有效提高計量準確度

。

七

、專用電纜：
型號為SEYV75-2屏蔽型，單根可加長到500米

，同時注意不要與高壓電纜并行

，盡量避開變頻器。
八

、管道：
1

、管材：鋼

、不銹鋼

、鑄鐵

、水泥管

、銅

、PVC、鋁

、玻璃鋼等一切質密的管道

，允許有襯里；
2

、管內徑：15mm~6000mm；
3

、直管段：傳感器安裝點要滿足上游10D

，下游5D

，距泵出口30D（D指管徑）

。
九、工作環境：
1

、主機溫度：-30℃~80℃；
2

、流量傳感器溫度：-40℃~160℃；
3

、溫度傳感器溫度：根據用戶需要選定；
4

、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作

，水深≤3m；
6

、盤裝式超聲波流量電源：AC220V或DC8~36V或AC7~30V。
十

、測量介質：
1、種類：自來水

、海水

、工業污水、酸堿液

、酒精、啤酒

、各種油類等能傳導超聲波的單一均勻的液體；
2

、溫度：0℃~160℃

；
3

、濁度：≤10000ppm

，且氣泡含量小

；
4、流速：0~±30m/s

；
5、流向：正

、反向雙向計量，并可計量凈流量

。
十一、傳感器的安裝步驟：
1

、選擇有足夠直管段長度位置，是新管道

、無銹蝕、易于操作的地方

。
2、清除管道上的雜物和銹蝕

，使用角磨砂輪機打掉銹蝕

。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油

、凡士林等），涂耦

。
4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣

。
5、特別提醒：應避免沙粒和雜物進入這中間

。
6

、水平方向的管道內壁上部有可能殘存著一些氣泡

，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

十二

、檢查安裝：
使用者在安裝好傳感器后要對下列項目進行檢查：收信號強度

、信號良度Q值

、時差

、估測的液體聲速

、信號傳輸時間比等

。只有這樣流量計才能穩定運行、測量準確

。
十三、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度

，用3位數表示：[000] 是指未檢測到任何的信號

；[999] 是指接收到的信號z大。
盡管信號在500-999之間流量計都能工作

，但是較強的信號強度就能得到好的測量結果

，所以使用者應當將傳感器接收到的信號調整到z大

。
建議按下列方式操作來得到較大的信號強度：
1

、如果測得流量數值不穩定

、信號強度低于700時，重新選擇較好的測量位置

。
2、仔細地打磨管道的外表面

，稍微多加一些耦合劑。
3

、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置

，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的

。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確

，Q值應該在600-900范圍之間，越高越好

。

十四、安裝注意事項：
1

、液體須***充滿管道

，查明并準確輸入管道外徑

、材質

、壁厚、襯里材料及襯里厚度等管道的相關參數。
2

、換能器安裝時前、后直管段應至少滿足前10D后5D的要求

，避開管道頂部和底部，盡量安裝在管道的水平位置

，或與水平直徑成45°的范圍內，注意避開焊縫

。
3、根據流量計計算出的安裝距離安裝換能器時

，并綜合參考流量計的信號強度、測得聲速值

、信號質量、安裝距離檢查等參數

，將換能器安裝位置調整到理想位置。若流量計測得聲速值與實際聲速值相差超過±6 m/s時

，流量計測得的流量值與實際流量值也會出現差異。
4

、流量計在不同管徑上檢定、校準

，會得到不同的修正系數，即使同一臺主機使用相******型的不同換能器

，也會得到不同的修正系數。

十五

、可選配外縛傳感器：

外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關

、安裝簡單、無需停產

、無壓力損失等特點。

技術參數	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑	DN15～DN100	DN50～DN700	DN300～DN6000	DN15～DN100	DN50～DN700
材質	ABS			特殊高溫材料
工作頻率	1MHz
安裝方法	V （N 、W）法	V 、Z法	Z法	V （N 、W）法	V、Z法
標　　定	整機配對標定
磁　　性	有		無
適用溫度	0℃～70℃			0℃～160℃
防護等級	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克/對）	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC 、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

十六

、可選配插入傳感器：

插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式

，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題

，具有不停產安裝

、免維護

、與管徑無關

、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝

，對于不可直接焊接的管道

，如鑄鐵

、玻璃鋼

、PVC

、水泥管等需配備廠家制作的專用管箍方可安裝

，為防止漏水

，用戶訂貨時請?zhí)峁┍粶y管道的準確外徑或周長

。

技術參數	標準插入B型（直插式）	插入C型（斜插式，極不常用）	加長插入B型（水泥管用）
適用管徑	DN80mm以上
材　　質	球閥與探桿：不銹鋼316L ；球閥底座：普通碳鋼（不銹鋼選配）
工作頻率	1MHz
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC 、鋁、玻璃鋼、水泥管等管道，允許有襯里備注：1 、碳鋼、不銹鋼可直接焊接（不銹鋼管道須***采用不銹鋼底座，用戶訂貨時請注意）。 2 、其它管采用管箍方可安裝（管箍材質：碳鋼,訂貨時請?zhí)峁蚀_的管道外徑或周長）。
安裝方式	Z法
適用溫度	－40℃～160℃
開孔尺寸	Ф19mm（安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝）
壓力等級	1.6MPa（安裝時壓力＜0.8MPa）
防護等級	IP68（可浸水工作，水深≤3米）
安裝空間	井壁到管壁≥550mm	井壁到管壁≥360mm	井壁到管壁≥700mm
長度	186mm	228mm	330mm
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

十七

、選型編碼：

型號	代碼								名稱
ZWS-100F	□	□	□	□	□	□	□	□	超聲波流量計（中偉測控）
主機樣式	1								壁掛式
	2								防爆式
	3								盤裝式
管徑		DN							DN15-DN6000mm
可選配傳感器			S1						標準S1型傳感器（外縛式）
			M1						標準M1型傳感器（外縛式）
			L1						標準L1型傳感器（外縛式）
			S1H						高溫S1型傳感器（外縛式）
			M1H						高溫M1型傳感器（外縛式）
			C						插入B型傳感器（插入式）
			G						DN15-DN1000mm（管段式）
輸入方式				0					無輸入
				1					4-20mA輸入
				2					Pt100鉑電阻輸入
輸出方式					0				無輸出
					1				4-20mA輸出
					2				繼電器輸出
					3				OCT輸出
					4				RS-232
					5				RS-485
供電電源						D			220VAC
						F			24VDC
信號電纜							LN		5米×2

舉例：，ZWS-100F3-200-M1-0-1-A-L5

；
解釋：管徑為DN200mm,標配標準M1傳感器，無輸入

，4-20mA輸出

，220VAC供電，信號電纜5米×2

。

十八、設計選用及訂貨須知：

、產品：如有指定型號標準

，請直播中偉銷售熱線咨詢價格，了解詳情

！

2、技術支持：如沒有指定產品型號規格

，請把工況要求

、設計圖紙

、技術規范

，發送至本公司

。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa）

，溫度（℃）

，連接方式（法蘭、對夾等）

。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認

，在雙方技術各方面確認后再擬定合同

。

5、質量要求

、質量標準、供方對質量負責的條件:按******有關質量標準

。

售后服務承諾：

1、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務

；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系

，了解產品的使用情況，并解決客戶使用過程中產生的問題

，無償提供技術支持

；

3、保修期內出現人為的損壞

，我公司負責進行維修

，并收取由此產生的維修費用

；

、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨

，中偉測控不收取任何的手續費

，出現質量問題，承擔來回的運費

。
