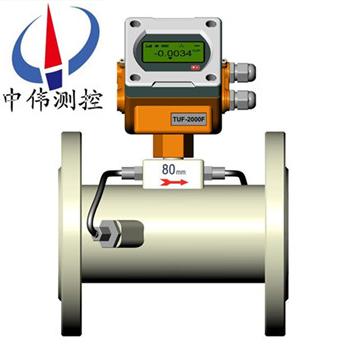

智能超聲波流量計

智能超聲波流量計選用******上有名的半導體生產廠家生產xj****的集成電路及微處理器。優化的智能信號自適應處理

，無需任何電路調整

，并加快了流量計的響應時間，準確度更高更準確。采用平衡差分發射和平衡差分接受的技術

Description：

一

、產品概述：
ZWS-100Y系列智能超聲波流量計是引進xj****的流量測量技術與低成本的便送器封裝于一體

，可直接安裝在測量點上。管段一體式超聲波流量計的流量無運動部件

，無須日常維護

，儀表上的微處理器提供數字化信號編碼和互相關檢測程序

，可以提供長期無飄移測量

?div id="m50uktp" class="box-center"> ？蓽y(cè)流體為幾乎所有的清潔均勻液體。它是采用進口集成電路貼裝而成

，電路全部完成數字化、集成化，提高測量精度、測量穩定性、大大減少了故障維護，是目前國內技術xj****、性能穩定、安裝方便的一款低功耗流量測量?jī)x表，根據多年的經驗總結，以及產品的不斷更新?lián)Q代，目前新版本的超聲波流量計其功能強大、運算速度快

、抗干擾能力強

，周期采樣次數高達128次

，廣泛應用于工業現場中的各種液體流量的在線計量。

二、工作原理：
ZWS-100Y系列智能超聲波流量計基本原理及類型超聲波在流動的流體中傳播時就載上流體流速的信息

。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法

、波束偏移法、噪聲法及相關法等不******型的超聲波流量計

。起聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種

。
三、應用場合：
ZWS-100Y系列智能超聲波流量計廣泛應用于石油

、化工

、電廠、冶金

、礦山

、食品、醫藥

、造紙

、鋼鐵等工礦企業，并應用于節能監測

，流量網絡監控等

。
1、飲用水

、河水

、海水、地下水

、冷卻水

、高溫水、污水

；
2

、潤滑油、柴油

、燃油

；
3、化工液體

；
4

、其他均質流體。
四

、主要特點：
1

、高可靠性，高性能

，適用性好

，全中文顯示

。
2、日

、月

、年流量累積功能，可記錄前64個運行天

、前64個運行月、前5個運行年的累積流量

。
3

、上、斷電管理功能

，可記錄前64次上

、斷電時間及流量，可進行人工或自動補償減少流量損失

。
4

、有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從面減少超聲波信號的能量消耗

。
5

、提高了流量測量的準確度，特別適合管道的流量測量

。
6

、******的帶壓拆卸、不影響正常生產

，隨時完成在線更換與檢修

。
五、技術參數：
1

、測量精度：優于1%

；
2、重復 性：優于0.2%

；
3

、測量周期：500ms（每秒2次）；
4

、工作電源：24VDC或220VAC（可選）

；
5、功耗：工作電源50mA

；
6

、流速范圍：0～32m/s（流速分辨率0.001m/s）；
7

、顯示：本地2×10漢字型背光顯示器可顯示：正

、負累積量

、瞬時流量、流速

、累計工作實間

、日期、工作狀態錯誤代碼

、超聲波信號強度與質量等

；
8、操作：16鍵輕觸鍵盤

；
9

、信號輸入：3路4-20mA模擬輸入可選（精度0.1%）
2路三線制PT100電阻信號輸入可選；
10

、信號輸出：隔離RS485輸出可選（MODBUS協議

，F(xiàn)UJI擴展協議，并兼容國內其它廠家******產品的通訊協議）

，2路隔離型可編輯OCT輸出可選（其中一路脈沖寬度在6毫秒-1秒之間可設定

，出廠默認值200毫秒），可擴展1～3路4-20mA輸出可選（無源）

；
11

、連接方式：法蘭式/活接式（衛生型）可選；
12

、其他功能：可通過傳送來的代碼文件實現軟件升級

；
可記錄前64天、前32個月

、前兩年累計流量和工作狀態

，可記錄前16次以上、斷電時間和流量

，并可實自動或手動流量補加

。可編程內置定量控制器

，可以使用外部輸入信號或者NODBUS指令啟動

；
13、斷電保護：斷電10萬小時數據不丟失

；
14

、介質溫度：-40℃～160℃；
15

、防護等級：IP65

；
16、電氣接口：M20×1.5。
六

、測量介質：
1

、種類：自來水、海水

、工業污水

、酸堿液、酒精

、啤酒

、各種油類等能傳導超聲波的單一均勻的液體；
2

、溫度：0℃~160℃

；
3、濁度：≤10000ppm

，且氣泡含量小

；
4

、流速：0~±30m/s；
5

、流向：正

、反向雙向計量，并可計量?jī)袅髁俊?nbsp;
七

、傳感器的安裝步驟：
1

、選擇有足夠直管段長度位置，是新管道

、無銹蝕

、易于操作的地方。
2

、清除管道上的雜物和銹蝕

，使用角磨砂輪機打掉銹蝕。
3

、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油

、凡士林等），涂耦

。
4

、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5

、特別提醒：應避免沙粒和雜物進入這中間

。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上

。

八

、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號

；[999] 是指接收到的信號zui大

。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果

，所以使用者應當將傳感器接收到的信號調整到zui大

。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定

、信號強度低于700時

，重新選擇較好的測量位置。
2

、仔細地打磨管道的外表面

，稍微多加一些耦合劑。
3

、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度

，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求

。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的

。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確

，Q值應該在600-900范圍之間

，越高越好。
九

、使用說明：
1

、零流量檢查
當管道液體靜止，周圍無強磁場干擾

、無強烈震動情況下

，表頭顯示為零，此時自動設置零點

，消除零點飄移

，運行時須做小信號切除，通?div id="4qifd00" class="flower right">

？闪髁啃∮跐M程流量5%

，自動切除。同時零點也可菜單進行調整

。
2

、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如

，使用單位制

、安裝方式、管道直徑

、管道壁厚

、管道材料、管道粗糙度

、流體類型

、兩探頭間距、流速單位

、小速度

、大速度等。所有參數輸入正確

，儀表方可正確顯示實際流量值
3

、流量計定期校驗
保證流量計準確度，我們進行定期校驗

，通常我們采用更高精度便攜式流量計進行直接對比

，利用所測數據進行計算：誤差=測量值-標準值/標準值，利用計算相對誤差

，修正系數，使測量誤差滿足±2%誤差

，即可滿足計量要求

。該操作簡單方便，可有效提高計量準確度

。
十

、如何正確安裝：
超聲波流量計安裝距離什么樣才是zui合適的，還有怎樣對超聲波流量計探頭位置進行確定

，都將會影響其今后的使用,具體介紹如下：
1

、將管道參數輸入儀表，選擇探頭安裝方式

，得出安裝距離

。
2、V法安裝：先確定一個點

，按安裝距離在水平位置量出另一個點

。
3、超聲波流量計在水平管道上

，一般應選擇管道的中部

，避開頂部和底部。

十一、固定管段式傳感器技術參數：

技術參數	衛生型管段式	π型管段式	標準管段式
適用主機	一體式、分體式、經濟型、流量模塊		一體式、分體式、經濟型、流量模塊、水表
適用管徑	DN25-DN80	DN15-DN40	DN50-DN1000
材質	不銹鋼		碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	活接連接		法蘭連接
適用溫度	－40℃～160℃
標定	整機在線標定
防護等級	IP68（可潛水工作，水深≤3米）
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

十二、選型編碼：

型號	功能	選　　項
ZWS-	100	說明（中偉測控）
A	主機類型	Y 管道一體式（本地可操作設參）
		F1 分體壁掛型 F2 分體壁掛防爆型F3分體盤裝型 F4 分體本地顯示型
		M1 模塊型（本地可操作設參） M2 模塊型（本地?zé)o操作，09年底停產）
		S 經濟型（本地可操作設參）
		W 水表（電池供電,磁性按鍵可瀏覽窗口）
B①	工作電源	A 交流（85-264VAC）B 電池（3.6V鋰電池） D 直流（24V/8-36VDC）
C	熱量功能	N 無 Y 有
D②	傳感器類型	B1 標準S1型 B2 標準M1型 B3 標準L1型 B4 高溫S1H型 B5 高溫M1H型
		C1 標準插入式 C2 水泥插入式 C3 水表插入式
		G1 標準管段式（法蘭連接） G2 衛生管段式（活接連接）
E	測量管徑	DN（mm）
F③	管道材質	0 碳鋼 1 不銹鋼 2 鑄鐵 3 玻璃鋼 4 PVC 5 水泥
G	公稱壓力	MPa

選型解釋：
①：交流電源適用于ZWS-100F型

、ZWS-100Y型，其它型號主機適用于電池供電或直流供電

。
直流電源適用于所有型號產品

，除ZWS-100F1、F2

、F3

、ZWS-100S供電為24VDC，其余為8-36VDC

。
ZWS-100W型電池供電水表也可8-36V供電

，如有需要訂貨時請注明。
②：電池供電超聲波工業水表/熱量表

，如選用插入式或外夾式傳感器

，z大可測管徑為DN800。
③：鑄鐵

、玻璃鋼

、PVC

、水泥等不可焊接管材如選用插入式傳感器，需配專用管箍方可安裝

，訂貨時請注明

。
④：z小讀數只適用于ZWS-100W電池供電型超聲波水表選型。
⑤：如選用有源4-20mA輸出

，工作電源要求交流或直流24V

。
OCT脈沖寬度出廠默認設置200ms，在6~1000ms之間可編程

。
電池供電超聲波水表或熱量表RS485輸出有兩種可選

，一種是內部鋰電池供電，工作電壓為3.3V

，另一種是需外部提供直流電源

，用戶訂貨時請注明，否則有可能485輸出接口無效

。

十三

、設計選用及訂貨須知：

1、產品：如有指定型號標準

，請直播中偉銷售熱線咨詢價格

，了解詳情！

、技術支持：如沒有指定產品型號規格

，請把工況要求、設計圖紙

、技術規范

，發送至本公司。

、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃）

，連接方式（法蘭

、對夾等）。

、報價確認：本公司提供報價清單及技術標準說明至客戶確認

，在雙方技術各方面確認后再擬定合同。

、質量要求

、質量標準、供方對質量負責的條件:按******有關質量標準

。

售后服務承諾：

、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系

，了解產品的使用情況，并解決客戶使用過程中產生的問題

，無償提供技術支持

；

3、保修期內出現人為的損壞

，我公司負責進行維修

，并收取由此產生的維修費用；

、產品出現質量問題或?qū)Ξa(chǎn)品不滿意

，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費

，出現質量問題

，承擔來回的運費。
